珠江低煙無鹵電纜 WDZ-YJY

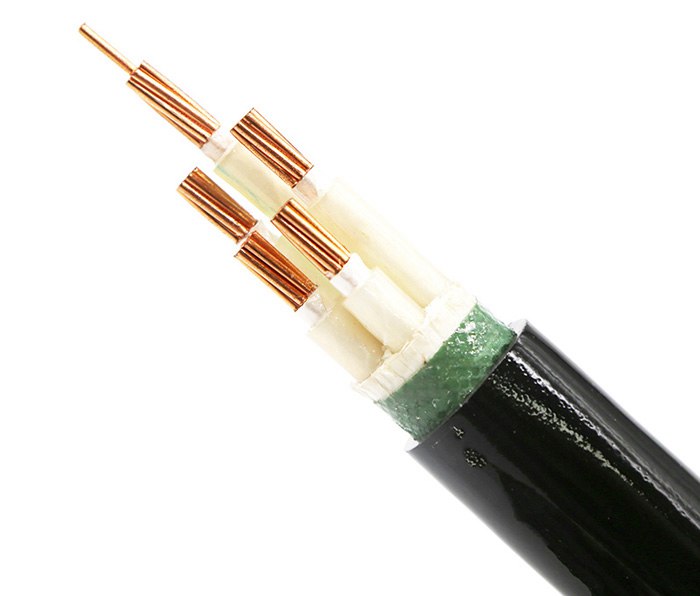

YJY電纜圖
手冊往往只提供了YJV電纜和BV電線的載流量，YJY電纜和BYJ電線的載流量是多少，怎樣查？ 我說，YJY電纜和BYJ的絕緣層與YJV是相同的，其載流量差不多，比VV電纜、BV導線的載流量高。 這是為什么呢？影響電線、電纜的載流量的外在要素許多，如敷設方法、敷設方位、環境穩度等等。影響電線、電纜的載流量的內涵要素是其原料。 內涵要素中，當電線、電纜芯線都是銅導體時，絕緣資料的答應長時間工作溫度是影響其載流量的要害。 YJY電纜和BYJ電纜的絕緣層與YJV電纜的絕緣層是同一種資料，都是YJ(交聯聚乙烯)，其絕緣最高運轉溫度為90℃，所以其長時間運轉載流量是根本相同的。 而VV電纜、BV導線的絕緣層都是V(聚氯乙烯)，其長時間運轉載流量是根本相同，其絕緣最高運轉溫度為70℃，比YJ(交聯聚乙烯)最高運轉溫度低20℃，所以其載流量相應地會小。 下面列新圖集19DX101-1《修建電氣常用數據》為例，在敷設方法（敷設在明敷導管內）、環境溫度下（30℃）均相同的條件下，銅芯YJV電纜、GYJSYJ電纜、GYJS電線的載流量
可見，YJV電纜與GYJSYJ電纜的絕緣層相同都是YJ（交聯聚乙烯），僅僅外護套不相同，所以其載流量根本共同，GYJS電線的絕緣層也是YJ（交聯聚乙烯），電線比電纜少了一層外護套，平等條件下，載流量稍微有些進步。相同的，VV電纜與BV電線也相同遵照該規則，這兒不再贅述。
別的，關于載流量的查詢，主張直接參看電線GB/T 16895.6-2014《低壓電氣設備第5-52部分：電氣設備的挑選和裝置布線體系》，按XLPE(交聯聚乙烯)、EPR（乙丙橡膠）、PVC（聚氯乙烯）來查詢相應電纜、電線的載流量。
|
